Infraestrutura Eletromecânica Industrial
Antes de qualquer painel ligar ou qualquer motor partir, o cabo precisa de um caminho: leito, eletrocalha, eletroduto e suportação bem projetados e bem executados, prontos para receber a instalação elétrica e a automação de indústrias e operações do agronegócio.
O que é infraestrutura eletromecânica industrial
Infraestrutura eletromecânica é o conjunto que dá suporte físico e caminho ao cabo antes dele chegar a qualquer quadro, motor ou equipamento: leitos — estruturas abertas, tipo escada, para grandes quantidades de cabo em rotas suspensas; eletrocalhas — canaletas fechadas ou perfuradas para trechos que exigem mais proteção mecânica; eletrodutos — tubos rígidos ou flexíveis para cabos individuais ou grupos menores; e a suportação — perfilados, mísulas e pontos de fixação que sustentam tudo isso ao longo da rota.
É uma frente diferente da instalação elétrica propriamente dita: aqui o assunto é a infraestrutura que define a rota e a sustentação dos cabos — e não o circuito, o quadro ou a proteção elétrica em si. Numa obra completa, as duas frentes trabalham juntas: a infraestrutura é montada primeiro, e a instalação elétrica ocupa esse caminho depois.
Leitos e eletrocalhas: organização de cabos em rota

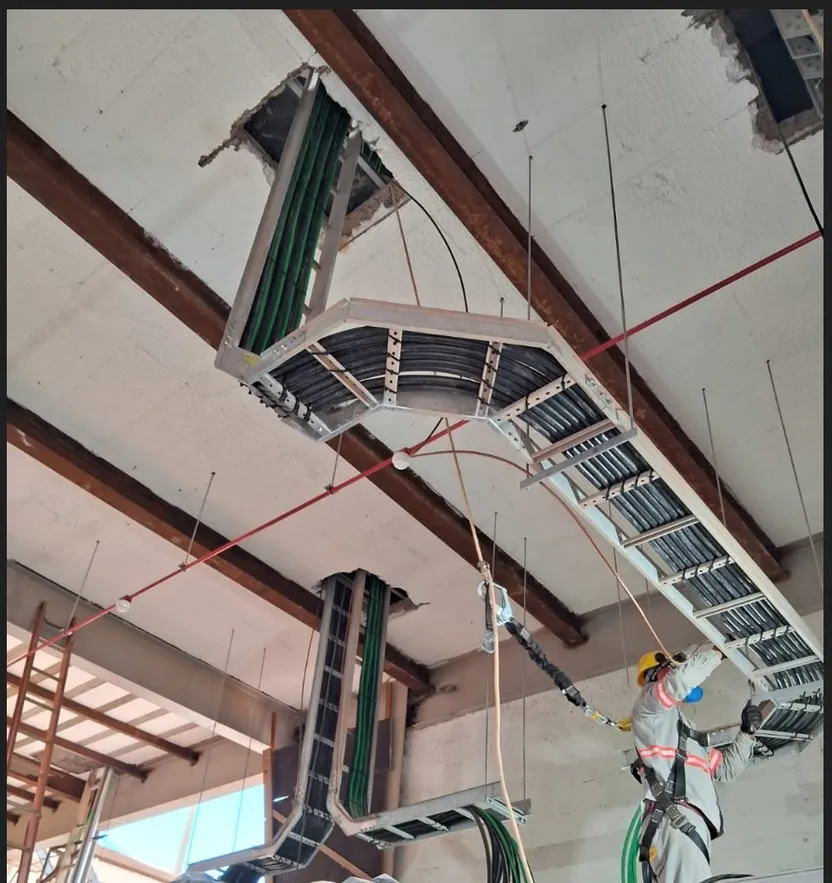

Um leito de cabos bem projetado define o raio de curvatura correto nas mudanças de direção, separa fisicamente cabos de potência e de comando quando a rota exige, e deixa espaço de reserva para uma ampliação futura sem precisar refazer o percurso inteiro. Curvas, derivações e cruzamentos são pontos críticos: um leito mal apoiado ou mal alinhado nesses trechos concentra esforço mecânico exatamente onde o cabo é mais vulnerável.
Suportação e rotas elétricas
A suportação — os perfilados, mísulas, tirantes e pontos de fixação que sustentam leitos, eletrocalhas e eletrodutos — é o que determina se a infraestrutura resiste ao tempo, à vibração de máquinas próximas e ao peso do próprio cabeamento. Rota mal planejada custa caro depois: cabo esticado demais, curva apertada além do raio mínimo ou fixação insuficiente aparecem como falha só quando já é mais difícil corrigir.
Planejar a rota elétrica com antecedência também evita conflito com tubulação, estrutura metálica e outras interferências do ambiente industrial — o motivo pelo qual essa etapa é coordenada junto com o restante da obra, e não decidida cabo a cabo durante a execução.
Preparação para painéis, máquinas e automação

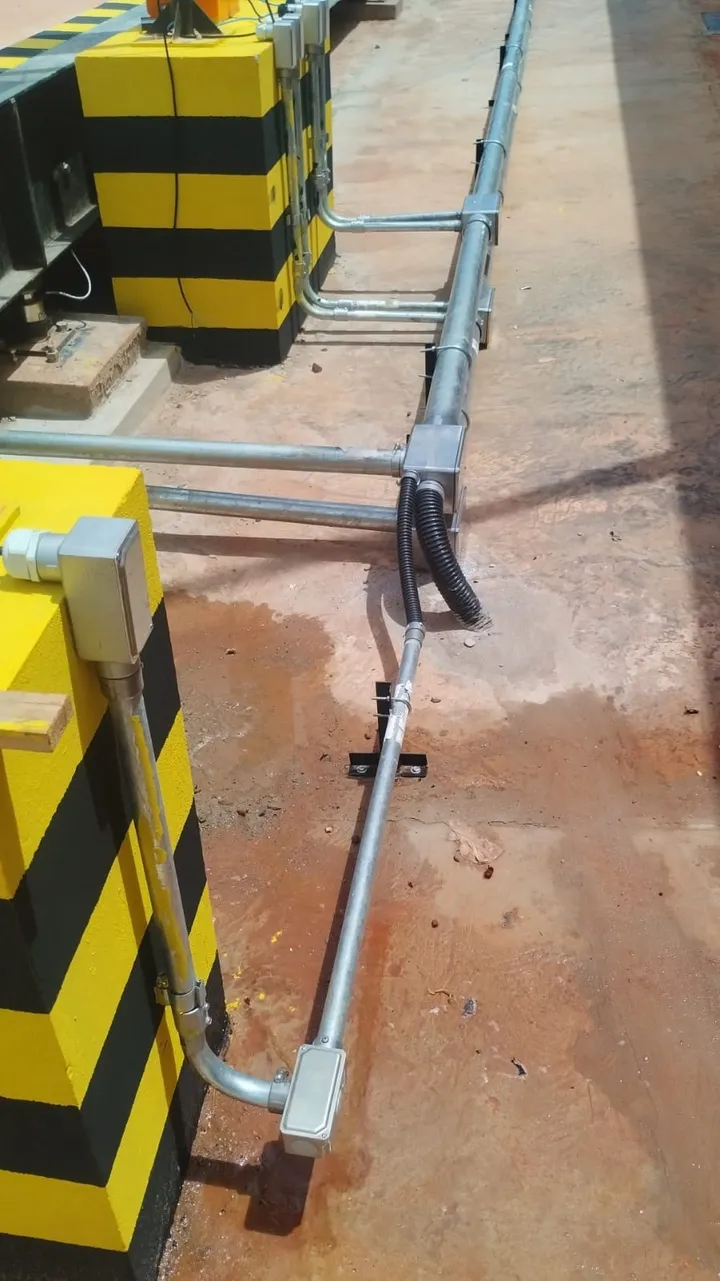

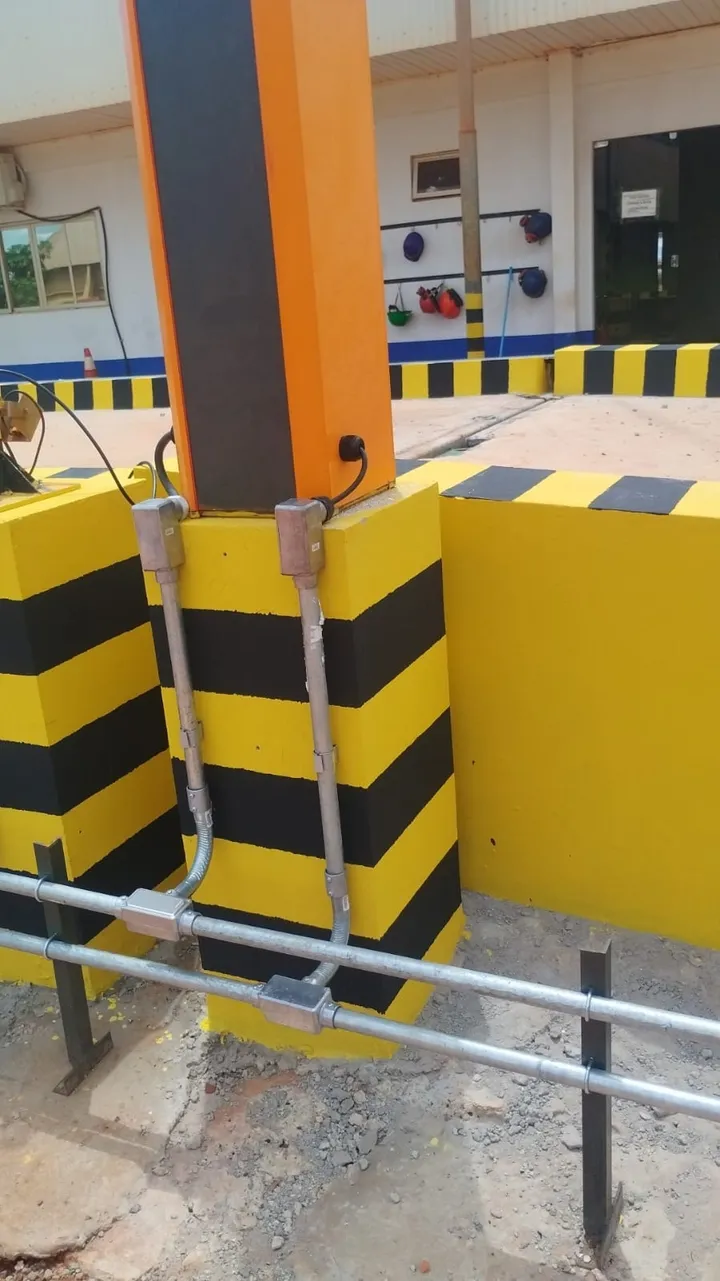

Uma rede de eletrodutos bem executada é o que recebe, depois, o cabeamento de comando e de potência que alimenta painéis, quadros de comando e CCMs, motores e dispositivos de automação. Em operações do agronegócio — silos, secadores e unidades de beneficiamento —, as rotas podem ser longas e cruzar ambientes com poeira e vibração, condições que influenciam a proteção de cada trecho; o detalhe desse contexto está na página de elétrica para silos, pivôs, secadores e algodoeiras.
Manutenção e ampliação de infraestrutura existente
Infraestrutura antiga também recebe manutenção e ampliação: substituição de suportação corroída ou rompida, correção de trechos sem fixação adequada, e extensão de leitos e eletrodutos quando uma linha de produção ou um setor novo exige caminho de cabo que ainda não existe. Quando a infraestrutura está embutida ou suspensa, avaliamos o acesso e a necessidade de parada antes de intervir num trecho já em operação.
Como conduzimos o atendimento
- Levantamento em campo. Entendimento da rota necessária, do ambiente e das interferências existentes.
- Definição da rota. Escolha entre leito, eletrocalha e eletroduto por trecho, e do ponto de suportação.
- Execução. Montagem da infraestrutura, coordenada com o restante da obra quando há instalação elétrica associada.
- Verificação. Conferência de fixação, alinhamento e raio de curvatura antes do lançamento de cabo.
Onde atendemos
A sede fica em Luís Eduardo Magalhães – BA, e o atendimento cobre todo oMATOPIBA. Fora dessa área, avaliamos demandas em um raio aproximado de 500 km da sede. Em obra de infraestrutura esse cálculo pesa mais do que em serviço de bancada: leito, eletroduto e suportação são material volumoso, e a distância entra tanto no prazo quanto na forma de levar o material até a planta.
Obras de infraestrutura podem envolver deslocamento de equipe e mobilização de material — vale alinhar localização e prazo já no primeiro contato.
Perguntas frequentes sobre infraestrutura eletromecânica
Qual a diferença entre leito, eletrocalha e eletroduto?
Leito é uma estrutura aberta, tipo escada, usada para grandes quantidades de cabo em rotas suspensas. Eletrocalha é uma canaleta fechada ou perfurada, para trechos que exigem mais proteção mecânica. Eletroduto é um tubo, rígido ou flexível, usado para cabos individuais ou grupos menores. A escolha depende da quantidade de cabo, do ambiente e do nível de proteção necessário em cada trecho.
Essa página cobre também o quadro elétrico e a fiação?
Não. Aqui tratamos da rota e da sustentação dos cabos — leito, eletrocalha, eletroduto e suportação. O quadro, o dimensionamento do circuito e a proteção elétrica são detalhados na página de instalações elétricas, e a montagem de painéis específicos, na página de painéis e CCMs.
Vocês fazem só a montagem nova, ou também ampliam infraestrutura existente?
As duas. Montamos infraestrutura nova a partir do levantamento da rota necessária, e também ampliamos ou corrigimos infraestrutura já instalada — substituindo suportação comprometida ou estendendo o caminho de cabo para um setor novo.
