Montagem e Manutenção de Painéis, Quadros de Comando e CCMs
Painel elétrico novo para montar, CCM que precisa de manutenção ou revisão, ou quadro de comando desorganizado e difícil de manter: a Elétrica Oeste monta, adequa e mantém painéis elétricos industriais para indústrias e operações do agronegócio, sempre a partir do diagnóstico real da instalação.
Painéis, quadros de comando e CCMs no contexto industrial

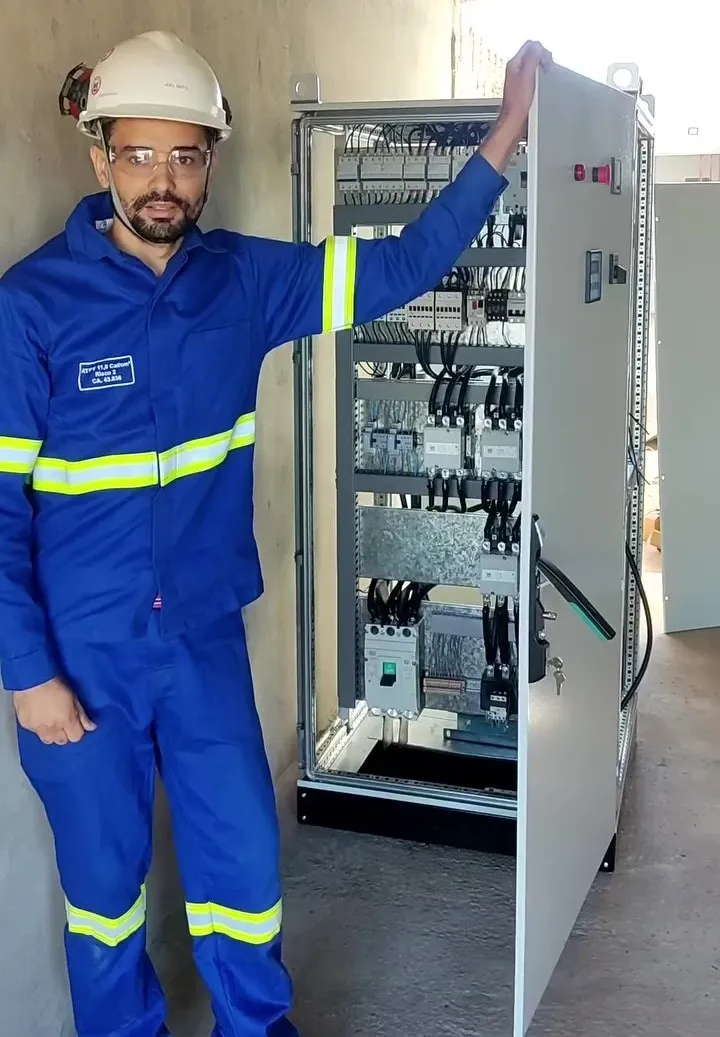

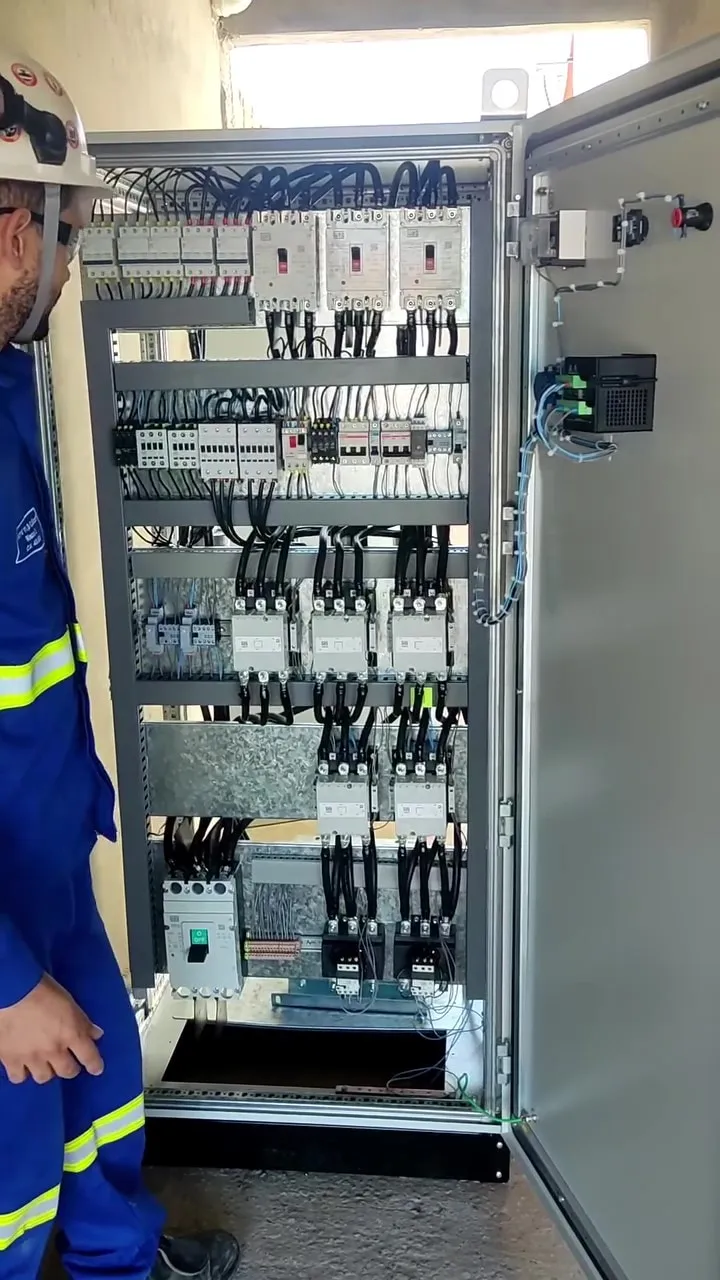

Painel elétrico é o termo geral para o gabinete que reúne os dispositivos de comando, proteção e distribuição de uma instalação. Dentro dessa categoria, um quadro de comando concentra os dispositivos que operam um processo ou equipamento específico, enquanto um CCM — Centro de Controle de Motores é um conjunto destinado ao comando e à proteção de circuitos de motores. Em configurações típicas, suas unidades funcionais são organizadas em colunas ou compartimentos e podem incluir disjuntor, contator, relé, soft-starter ou inversor conforme o projeto. Um QGBT — Quadro Geral de Baixa Tensão — concentra a distribuição geral de energia da instalação, antes dela se dividir para os demais quadros.
Para conjuntos de manobra e comando de baixa tensão, projeto, montagem e verificação consideram a parte aplicável da família ABNT NBR IEC 61439 (abre em nova aba), conforme as características e o escopo do conjunto. A edição e os requisitos específicos devem ser confirmados no texto licenciado vigente; a denominação do painel, sozinha, não comprova certificação ou conformidade.
A Elétrica Oeste monta, adequa e mantém esses três tipos de painel, integrando comando, proteção e distribuição conforme o processo do cliente — de um quadro simples a um CCM com várias colunas de motores.
Montagem de painéis novos
A montagem segue o projeto ou a especificação recebida do cliente, ou o levantamento técnico feito pela nossa equipe quando o projeto ainda não existe: escolha e fixação dos componentes em trilho, fiação de comando e de potência, identificação de cada circuito e testes de continuidade e isolamento antes de energizar. Quando o painel entra como parte de uma instalação elétrica nova ou de uma ampliação, a montagem é coordenada com o restante da obra — incluindo a infraestrutura eletromecânica que traz os cabos até o quadro.
Manutenção, diagnóstico e retrofit
Na manutenção preventiva e corretiva, avaliamos o estado de contatores, disjuntores, relés e conexões, reapertamos conforme o procedimento adequado e substituímos componentes com sinais de desgaste ou falha. Quando o painel já existe mas precisa de partida suave ou controle de velocidade num motor, esse retrofit pode envolver a instalação de inversores de frequência e soft-starters; quando o problema é cobrança de energia reativa, entra a correção de fator de potência, que pode incluir banco de capacitores integrado ao próprio quadro.
Retrofit é modernizar o que já existe sem refazer tudo: trocar comando obsoleto, acrescentar proteção que falta, reorganizar a fiação e a identificação — sempre que isso for tecnicamente viável, sem estrutura substituída sem necessidade.
Montagem, organização e identificação dos componentes

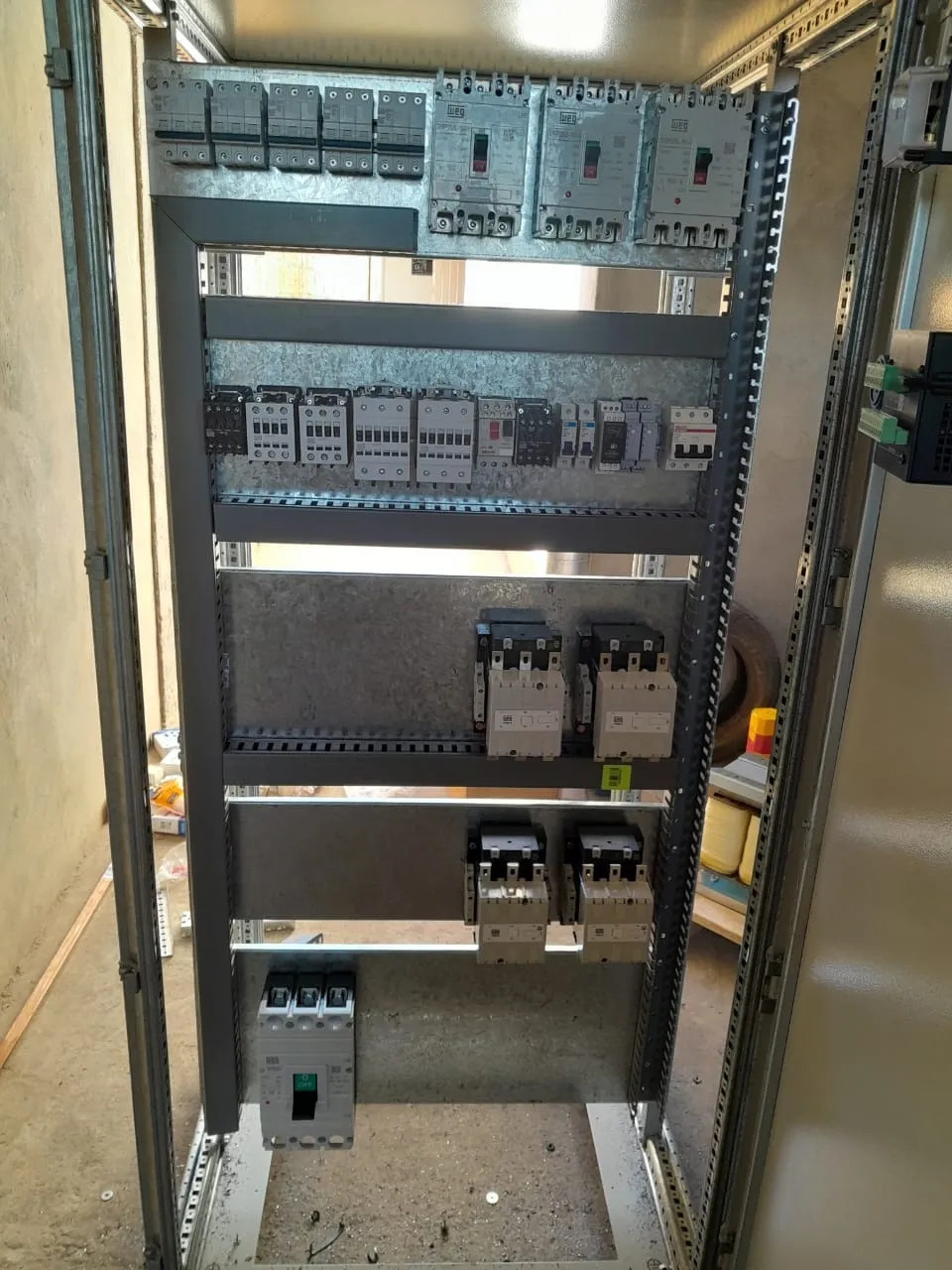

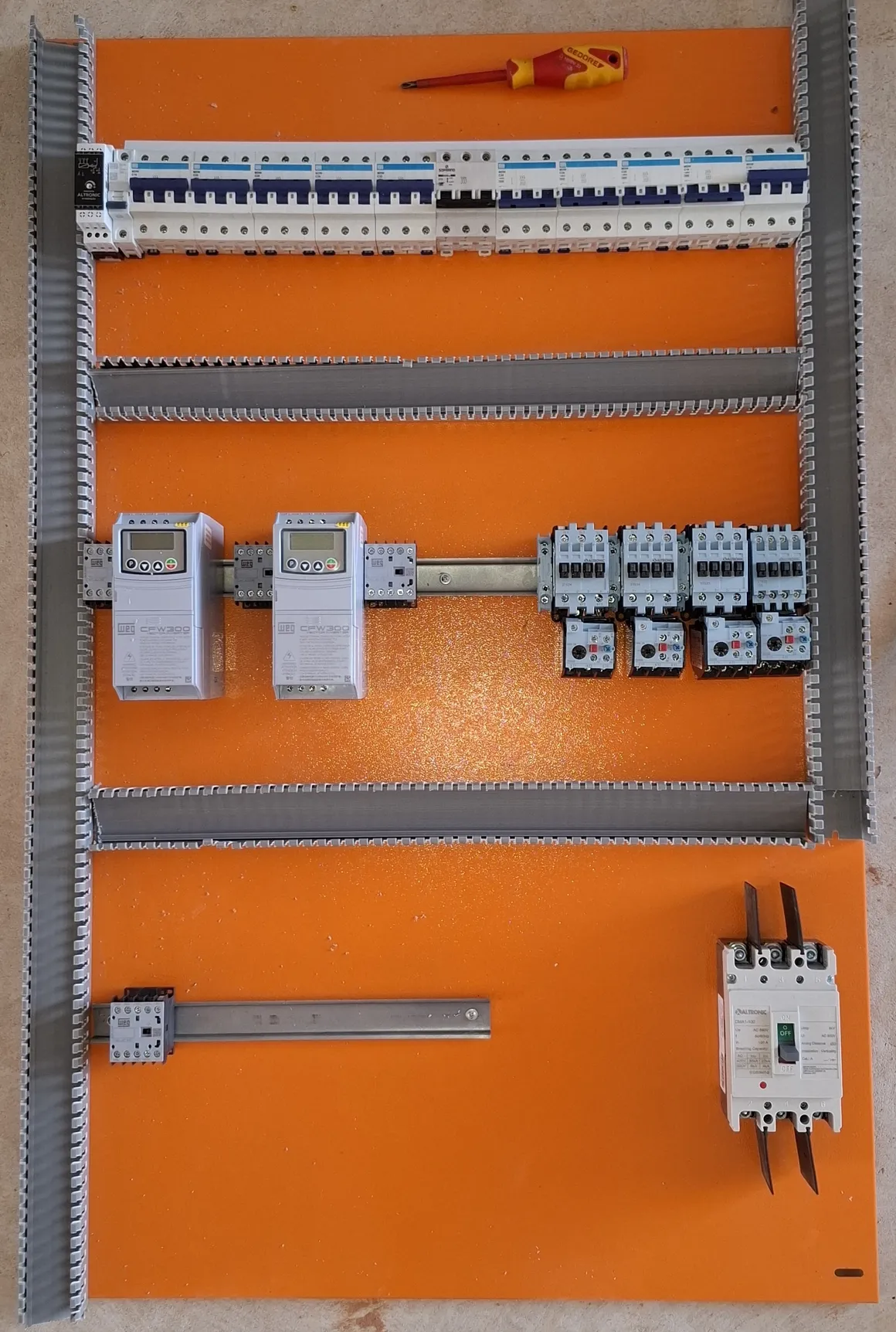

Duas configurações de painel, ambas ainda em fase de montagem, antes do cabeamento final: disjuntores, inversores de frequência, contatores e relés térmicos fixados no trilho na posição definida em projeto, prontos para receber cabos e etiquetas. Um circuito bem posicionado e identificado desde essa etapa é o que torna a manutenção futura previsível, em vez de uma busca às cegas.
A termografia é um recurso complementar na inspeção de um painel já em operação: uma imagem térmica pode indicar um ponto de aquecimento anormal em uma conexão ou um contator, direcionando a manutenção para o ponto certo. Uma leitura isolada não comprova, sozinha, um defeito — o resultado é interpretado considerando a carga do momento e complementado por inspeção visual e medições elétricas, sem periodicidade universal válida para todo painel.
Sinais de que o painel precisa de avaliação
- aquecimento anormal em conexões, contatores ou disjuntores;
- disjuntor desarmando sem causa aparente ou com frequência maior que o normal;
- ruído, zumbido ou vibração incomum em contator;
- fiação sem identificação clara, emendas improvisadas ou etiquetas ilegíveis;
- painel antigo sem espaço ou reserva técnica para uma ampliação necessária;
- corrosão, poeira excessiva ou sinais de umidade no interior do quadro.
Como conduzimos o atendimento
- Levantamento em campo. Entendimento do processo, do painel existente (quando houver) e do escopo necessário.
- Diagnóstico ou projeto. Avaliação técnica do que está instalado ou definição do que será montado.
- Execução. Montagem, manutenção ou retrofit, conforme o caso.
- Testes. Verificação de continuidade, isolamento e funcionamento antes da entrega.
- Documentação. Registro do que foi executado, conforme o escopo técnico aplicável, incluindo ART quando o contrato, a natureza das atividades e as atribuições do profissional assim exigirem.
Onde atendemos
A Elétrica Oeste tem sede em Luís Eduardo Magalhães – BA e atende indústrias, agroindústrias e unidades de beneficiamento em todo o MATOPIBA. Fora dessa região, atendemos em geral demandas em um raio aproximado de 500 km de Luís Eduardo Magalhães, conforme o escopo e a mobilização necessária.
Montagem, manutenção e retrofit de painéis podem envolver deslocamento de equipe e, quando aplicável, instrumento de medição — vale alinhar localização e prazo já no primeiro contato.
Perguntas frequentes sobre painéis e CCMs
Um CCM e um QGBT são a mesma coisa?
Não. O QGBT concentra a distribuição geral de energia da instalação, antes dela se dividir. O CCM é onde ficam os comandos individuais dos motores — cada um com seu disjuntor-motor, contator e proteção térmica. Uma instalação pode ter os dois, cumprindo funções diferentes.
É possível fazer retrofit de um painel antigo em vez de trocar tudo?
Pode ser possível. Avaliamos o que já está instalado, as características verificáveis do conjunto e o que precisa ser substituído — comando obsoleto, proteção insuficiente ou fiação sem identificação. O retrofit só é indicado quando a estrutura e as verificações aplicáveis comportam a intervenção.
A termografia substitui a inspeção visual do painel?
Não. Ela complementa a inspeção visual e as medições elétricas, ajudando a localizar pontos de aquecimento anormal, mas uma leitura térmica isolada não comprova, sozinha, um defeito.
Vocês fazem só manutenção, ou também montam painéis novos?
Os dois. Montamos painéis novos a partir de projeto ou levantamento técnico, e também fazemos manutenção preventiva, corretiva e retrofit de painéis já instalados.
Que documentação acompanha o serviço?
Depende do contrato e das atividades. Nos serviços de Engenharia abrangidos pelo Sistema Confea/Crea, a ART é registrada conforme a natureza do trabalho e as atribuições do profissional. Uma intervenção simples não recebe automaticamente uma ART individual, mas a manutenção também não é dispensada genericamente de responsabilidade técnica. A Elétrica Oeste emite a ART quando aplicável.
Conteúdo revisado tecnicamente por Joel Brito Lima, Engenheiro Eletricista — CREA-BA 3000129279BA, responsável técnico da Elétrica Oeste (consulta pública do CREA-BA (abre em nova aba)). Última revisão em . ART emitida conforme o escopo de cada serviço.
