Engenharia Elétrica: Projetos, Laudos e Inspeções
Projeto elétrico, laudo técnico ou inspeção que precisa de responsabilidade técnica registrada: a Elétrica Oeste desenvolve a documentação de engenharia que sustenta uma instalação, da concepção ao registro técnico, para indústrias, empresas e operações do agronegócio no Oeste da Bahia e no MATOPIBA.
Quando engenharia elétrica é o serviço certo
Nem toda demanda começa com a execução. Antes de abrir um quadro ou puxar um cabo, muitas situações pedem primeiro um documento técnico: um projeto que oriente a obra, um laudo que registre a condição real de uma instalação, ou uma inspeção que levante o que precisa ser corrigido. A Elétrica Oeste desenvolve esse lado de engenharia — projeto, laudo, inspeção, relatório e documentação — com responsabilidade técnica registrada, para depois, se for o caso, coordenar a execução.
Levantamento e diagnóstico técnico
Todo projeto ou laudo começa por um levantamento em campo: coleta de dados da instalação existente, inspeção visual, medições quando o escopo exigir, e conferência da documentação já disponível. É esse levantamento que define o real escopo do trabalho — um projeto de ampliação precisa de dados diferentes de uma inspeção pontual, e um diagnóstico malfeito compromete tudo que vem depois.
Projetos elétricos e documentação técnica

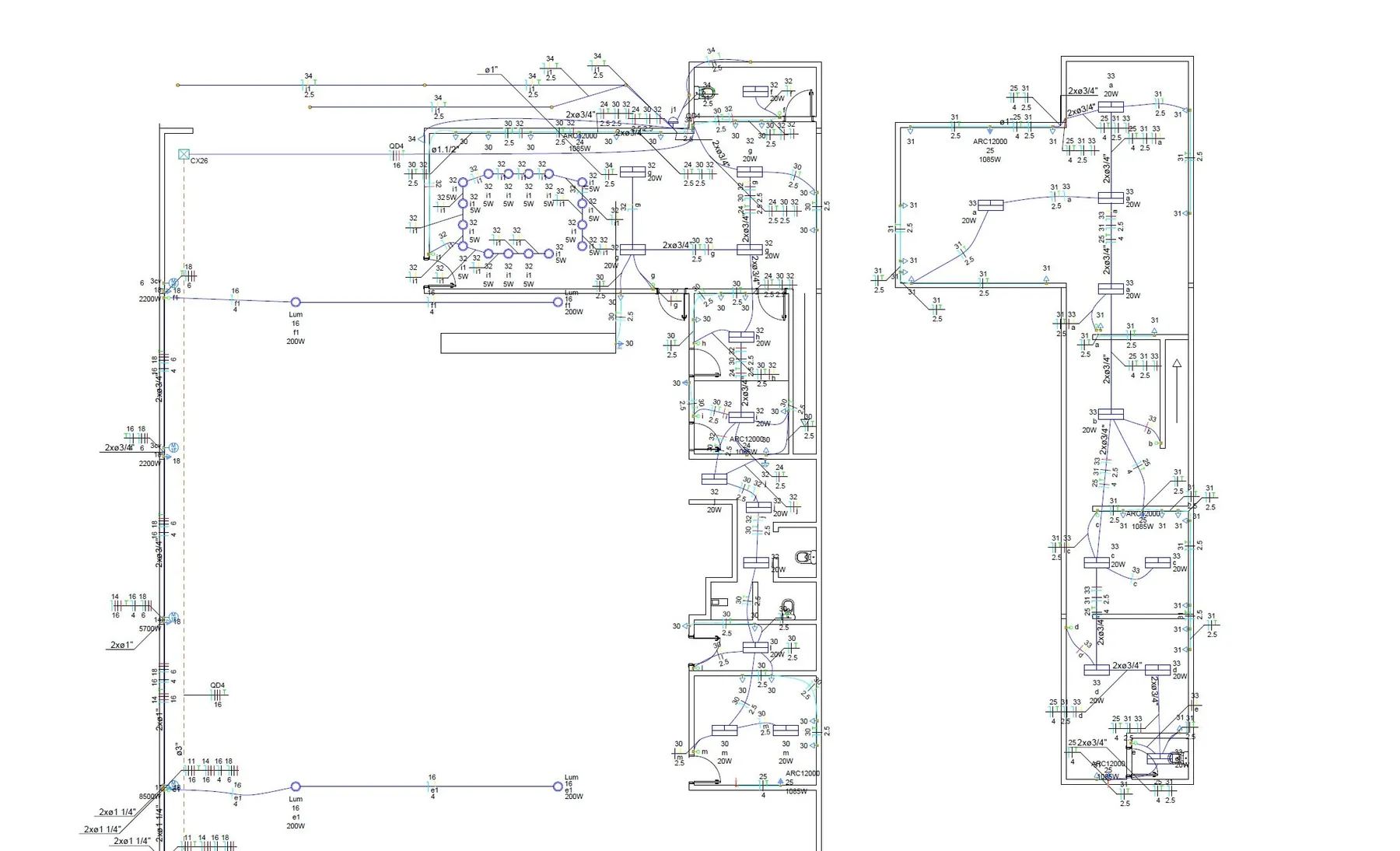

Um projeto elétrico traduz a necessidade da instalação em memorial descritivo, diagramas unifilares, planta de circuitos e dimensionamento de condutores e proteções. Para a parcela de baixa tensão, aplica-se a ABNT NBR 5410; outros níveis de tensão, equipamentos e interfaces seguem as normas e os requisitos aplicáveis ao caso. A documentação é dimensionada para o uso real da instalação — de circuitos terminais à especificação de quadros de comando quando o escopo incluir isso — nunca um modelo genérico reaplicado sem levantamento próprio.
Laudos e inspeções
Um laudo registra o que foi encontrado: condição da instalação, achados técnicos, critérios de avaliação usados e as limitações do próprio escopo contratado — não é uma declaração genérica de que "está tudo em conformidade". Uma inspeção pode confirmar que um ponto está adequado, apontar uma não conformidade específica, ou recomendar um levantamento mais profundo quando o que foi visto em campo justificar. O valor do laudo está no que ele documenta de fato, não numa promessa de resultado.

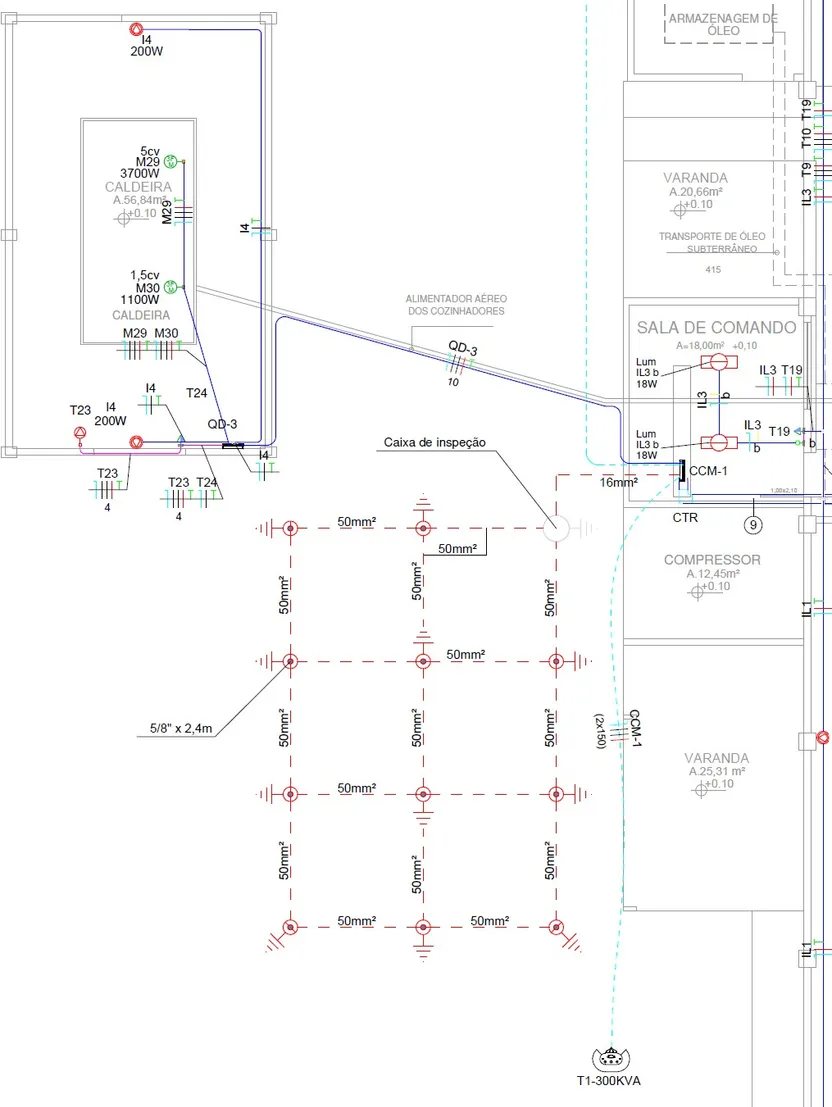

SPDA e aterramento como parte da engenharia
Projeto, laudo e inspeção de sistema de proteção contra descargas atmosféricas entram nesse mesmo escopo de engenharia — captação, descidas, aterramento e equipotencialização, dimensionados para a estrutura real. O detalhamento técnico completo do SPDA — o que cobre, como funciona a malha, quando fazer laudo — está na página específica; aqui o ponto é que esse trabalho nasce do mesmo processo de levantamento, projeto e documentação técnica descrito nesta página.
Prontuário e documentação de NR-10
Estabelecimentos com carga instalada superior a 75 kW, conforme a NR-10 (abre em nova aba), devem constituir e manter o Prontuário de Instalações Elétricas — PIE, um conjunto organizado e atualizado de documentos técnicos e de segurança. Abaixo desse limiar, permanecem o esquema unifilar atualizado e as demais obrigações da NR-10 aplicáveis à instalação e às atividades. A Elétrica Oeste organiza e atualiza a documentação conforme o tipo de instalação e o escopo contratado, não como pacote padrão.
ART e responsabilidade técnica
A Elétrica Oeste conta com engenheiro eletricista com registro ativo no CREA como responsável técnico. Nos contratos de obra ou serviço de Engenharia abrangidos pelo Sistema Confea/Crea, a ART — Anotação de Responsabilidade Técnica é registrada de forma compatível com o contrato, a natureza das atividades e as atribuições do profissional. A Elétrica Oeste a emite quando aplicável. A ART não é selo genérico de qualidade, e nenhum laudo ou projeto garante, por si só, conformidade legal automática.
Registros de profissionais e de empresas podem ser verificados na consulta pública do CREA-BA (abre em nova aba).
Integração entre engenharia e execução

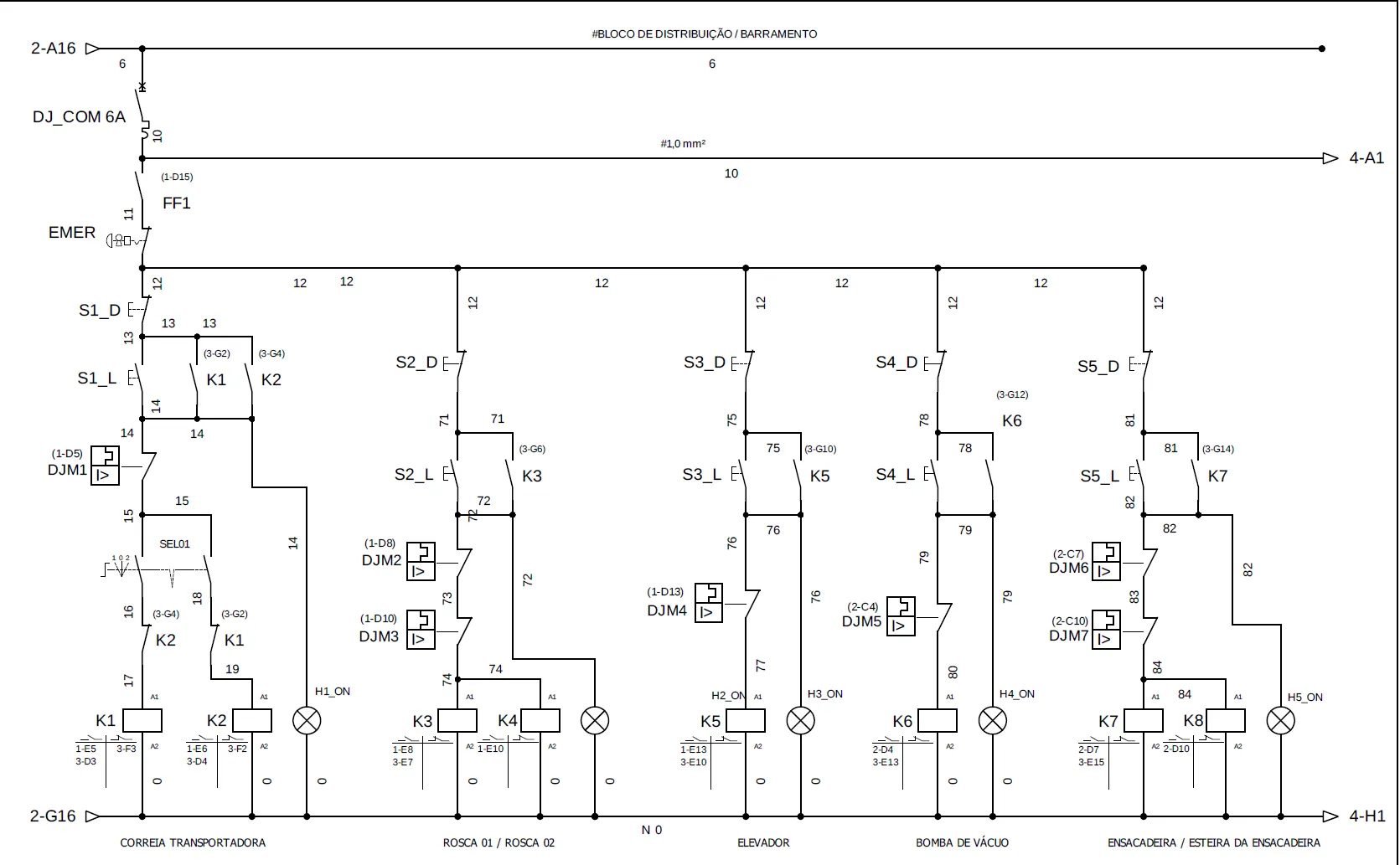

Projeto e diagnóstico orientam a execução quando o cliente decide seguir com a obra — a documentação técnica vira a base para a instalação elétrica, coordenada com o mesmo levantamento já feito. O diagrama de comando a seguir é um exemplo desse elo: a lógica de intertravamento e acionamento definida no projeto é o que efetivamente comanda os equipamentos depois de instalado.

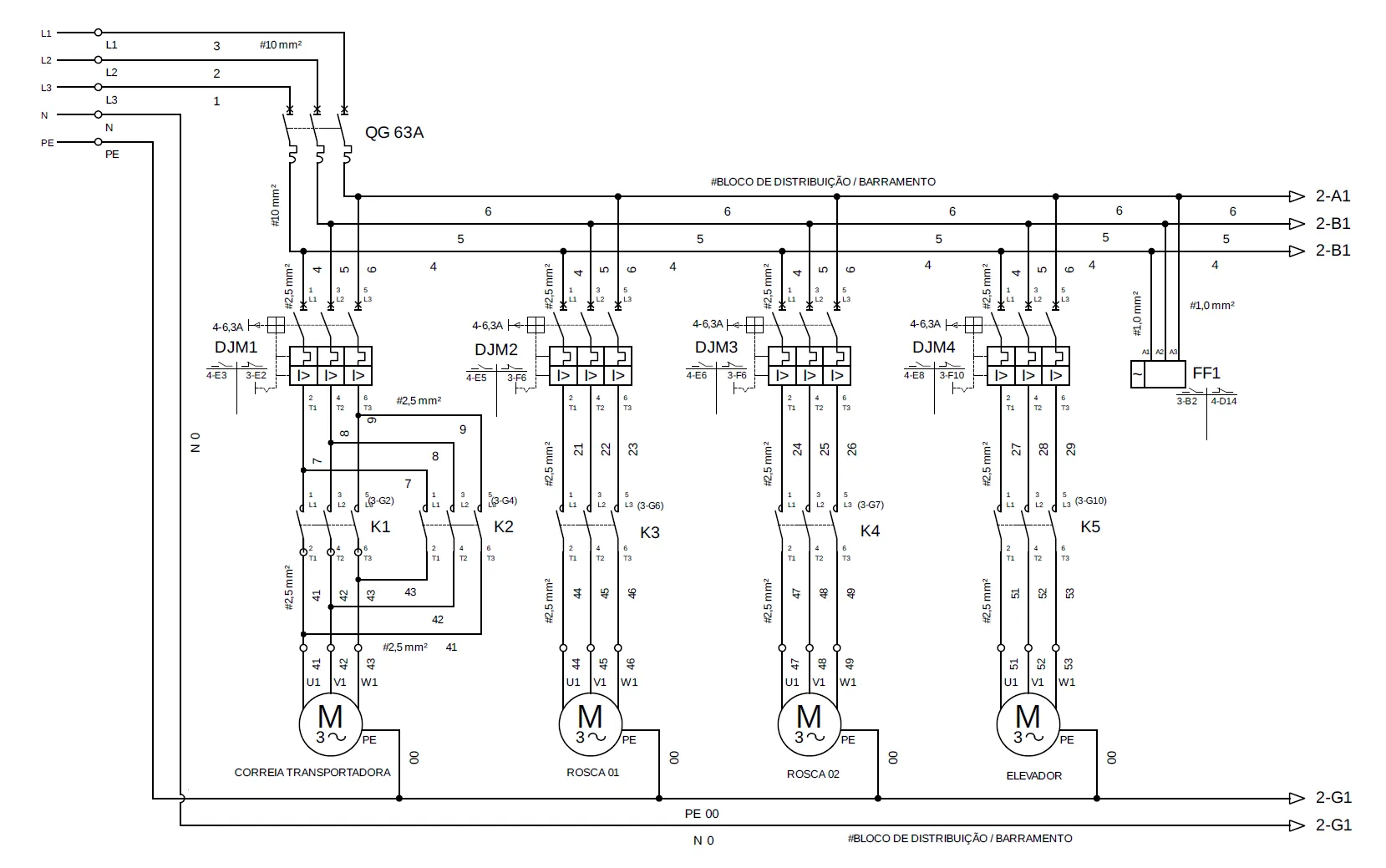

O diagrama de força documenta o outro lado do mesmo circuito: a alimentação e a proteção de cada motor, do disjuntor-motor ao acionamento, dimensionada conforme a carga real de cada equipamento.
Como conduzimos o trabalho
- Entendimento da demanda. O que o cliente precisa: projeto novo, laudo, inspeção ou diagnóstico de uma instalação existente.
- Levantamento em campo. Coleta de dados, inspeção visual e medições quando aplicável.
- Definição do escopo. O que exatamente o projeto, laudo ou inspeção vai cobrir — e o que fica fora dele.
- Elaboração ou análise técnica. Produção do projeto, ou avaliação e conclusões do laudo/inspeção.
- Entrega técnica. Documento final, com ART quando aplicável ao escopo.
- Suporte à execução. Quando o cliente contrata a obra, a engenharia acompanha a implantação do que foi projetado.
Onde atendemos
A Elétrica Oeste tem sede em Luís Eduardo Magalhães – BA e atende indústrias, empresas e operações do agronegócio em todo o MATOPIBA. Fora dessa região, atendemos em geral demandas em um raio aproximado de 500 km de Luís Eduardo Magalhães, conforme o escopo e a mobilização necessária.
Projetos e laudos que exigem visita técnica seguem o mesmo critério de deslocamento das demais páginas — vale alinhar localização e prazo já no primeiro contato.
Perguntas frequentes sobre engenharia, projetos e laudos
Toda instalação elétrica precisa de laudo com ART?
Não como documento individual automático para toda intervenção simples. A necessidade de laudo vem do contexto e do escopo; nos serviços de Engenharia abrangidos, a ART é registrada conforme o contrato, a natureza das atividades e as atribuições do profissional. A Elétrica Oeste a emite quando aplicável.
Um laudo regulariza automaticamente a instalação?
Não. O laudo registra a condição encontrada, os critérios usados na avaliação e as conclusões dentro do escopo contratado — não é uma declaração automática de conformidade legal.
Vocês fazem só o projeto, ou também executam a obra?
Fazemos o projeto, o laudo ou a inspeção, e, quando o cliente decide seguir com a execução, coordenamos essa etapa junto com a instalação elétrica — sempre a partir do mesmo levantamento técnico.
Qual a diferença entre esta página e a de SPDA?
Esta página cobre engenharia de forma geral — projeto, laudo, inspeção e documentação para qualquer instalação elétrica. SPDA é um serviço específico dentro desse escopo, com página própria e detalhamento técnico completo sobre captação, descidas e aterramento contra descargas atmosféricas.
O que é o prontuário de instalações elétricas da NR-10?
É o conjunto organizado e atualizado de documentos técnicos e de segurança exigido pela NR-10 para estabelecimentos com carga instalada superior a 75 kW. Abaixo desse limiar, continuam válidas as demais obrigações aplicáveis, como manter o esquema unifilar atualizado. Organizamos a documentação conforme a instalação e o escopo contratado.
Conteúdo revisado tecnicamente por Joel Brito Lima, Engenheiro Eletricista — CREA-BA 3000129279BA, responsável técnico da Elétrica Oeste (consulta pública do CREA-BA (abre em nova aba)). Última revisão em . ART emitida conforme o escopo de cada serviço.
