Projeto, Instalação e Laudo de SPDA (Para-raios) no Oeste da Bahia

O que é um SPDA e o que ele realmente faz

SPDA é a sigla de Sistema de Proteção contra Descargas Atmosféricas — o conjunto de captores, condutores de descida e aterramento que dá à corrente de uma descarga um caminho preferencial e controlado até o solo.

Vale esclarecer uma confusão: um SPDA não atrai raios nem impede que eles ocorram. Ele também não elimina todo o risco. O que um sistema bem projetado e mantido faz é reduzir a probabilidade de dano à estrutura, às pessoas e aos equipamentos quando a descarga acontece — conduzindo a corrente por onde ela deve passar, em vez de por uma estrutura metálica qualquer, por um cabo de energia ou por dentro de um painel.

A referência técnica aplicável no Brasil é a ABNT NBR 5419, que trata da avaliação de risco, do dimensionamento do sistema, da execução e das verificações. O texto oficial é publicado em partes e vendido pela ABNT — para consultar a versão vigente, pesquise por "NBR 5419" no catálogo oficial da ABNT (abre em nova aba).

O que a Elétrica Oeste executa em SPDA

• Projeto: avaliação da estrutura e definição do sistema com os métodos de posicionamento previstos na norma — esfera rolante, ângulo de proteção e malha (gaiola de Faraday) — a partir do nível de proteção adequado ao caso.
• Instalação: captação, condutores de descida, conexões, fixações e aterramento, incluindo a infraestrutura de suporte quando necessária.
• Inspeção e medições: verificação visual, ensaio de continuidade e medição de resistência de aterramento com terrômetro.
• Manutenção e adequação: substituição de componentes corroídos ou rompidos, refazimento de conexões e correção de sistemas fora de conformidade.
• Laudo técnico: registro do que foi verificado, das medições obtidas e das não conformidades encontradas, com ART quando aplicável ao escopo técnico.
• Equipotencialização e proteção contra surtos: ligação equipotencial das massas metálicas e avaliação de DPS, quando o escopo incluir a proteção interna.

Os componentes de um SPDA

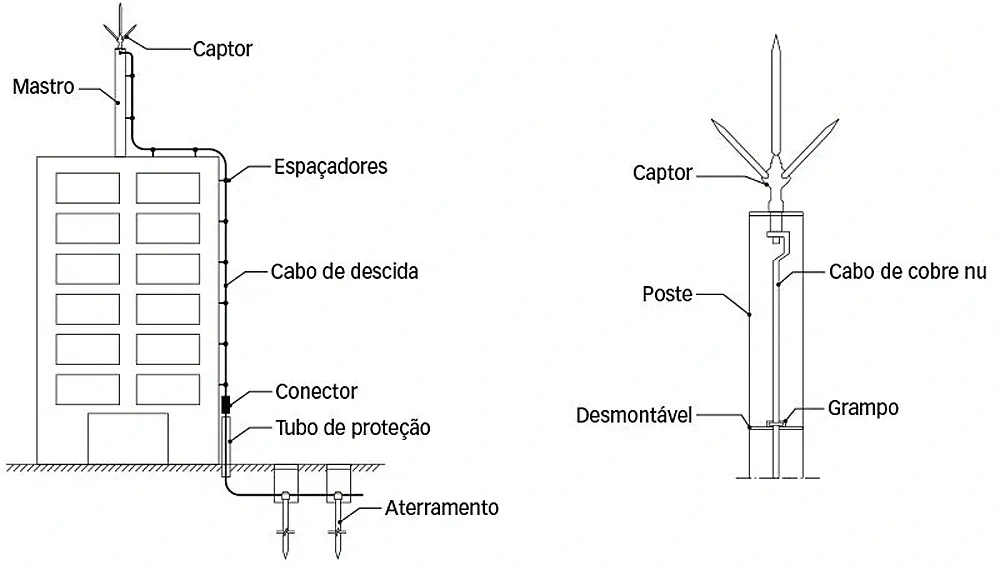

Um sistema completo tem três partes que precisam funcionar em conjunto: a captação, que recebe a descarga; as descidas, que conduzem a corrente; e o aterramento, que a dispersa no solo. Uma falha em qualquer uma delas compromete o conjunto — o captor pode estar em bom estado enquanto o aterramento está interrompido, ou vice-versa.

Onde aplicamos

Atendemos estruturas de indústria e de agronegócio, que são as que concentram a demanda na região:

• indústrias e unidades de beneficiamento;
• silos, armazéns e secadores;
• algodoeiras e unidades de processamento agrícola;
• galpões, barracões de máquinas e oficinas;
• sedes de fazenda e demais estruturas rurais;
• edificações comerciais e empresariais, quando aplicável.

Estruturas com armazenamento de grãos ou produtos inflamáveis exigem avaliar o material, a operação e a classificação das áreas. O risco de ignição ou explosão só deve ser atribuído às áreas em que a presença de poeira combustível ou atmosfera inflamável e a avaliação técnica assim determinarem; essa condição altera os requisitos do projeto.

Como conduzimos o trabalho

1. Levantamento em campo. Visita à estrutura para entender a ocupação, a geometria, os materiais e o que já existe instalado.
2. Análise e projeto. Definição — ou revisão — do sistema, com o método de posicionamento e o nível de proteção adequados à estrutura.
3. Execução ou adequação. Instalação do que falta e correção do que está fora de conformidade.
4. Verificação. Inspeção visual, ensaio de continuidade e medição de resistência de aterramento.
5. Documentação. Emissão do laudo com os resultados e as recomendações, e ART conforme o escopo técnico aplicável.

Os serviços em instalações energizadas, ou nas proximidades delas, seguem os requisitos de segurança da NR-10.

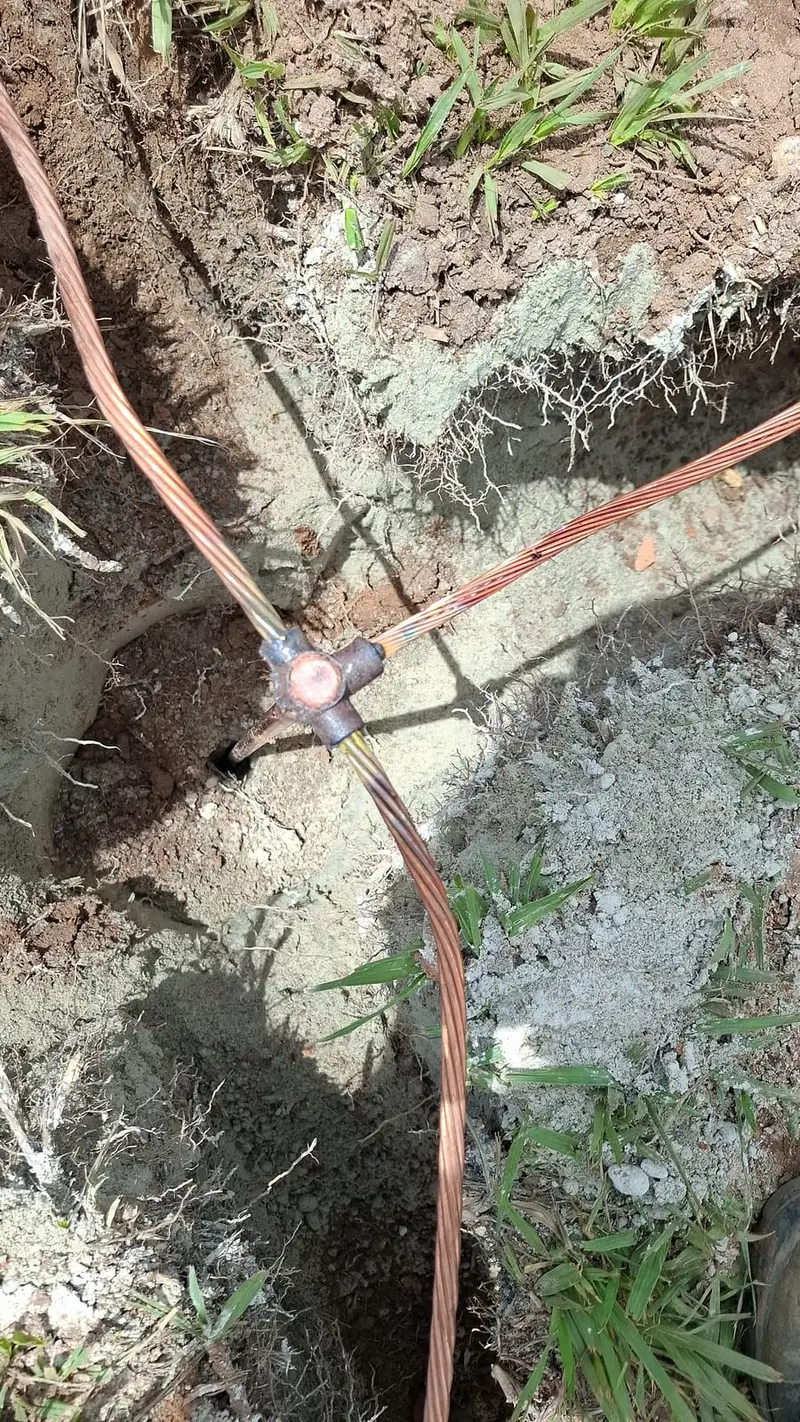

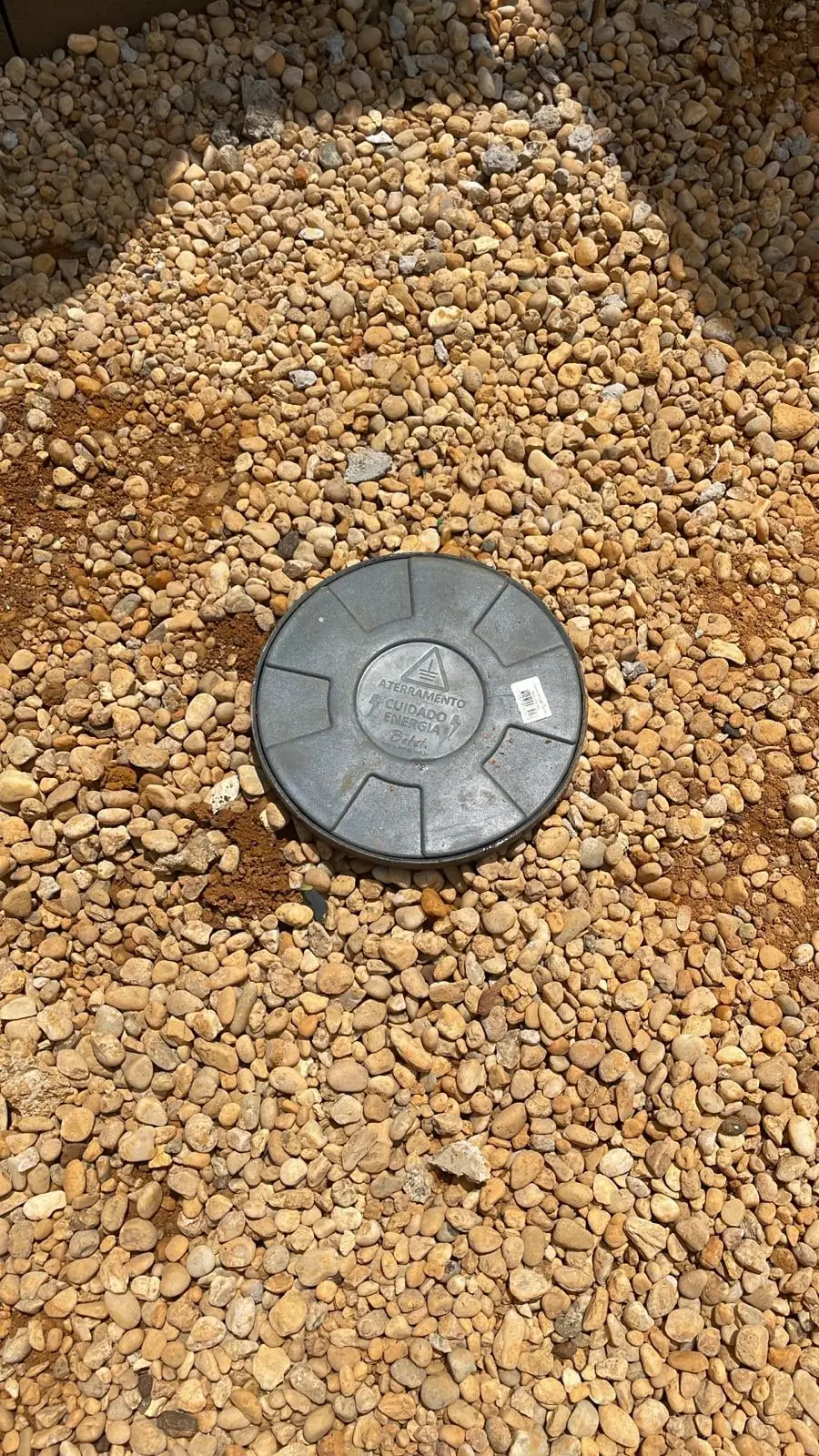

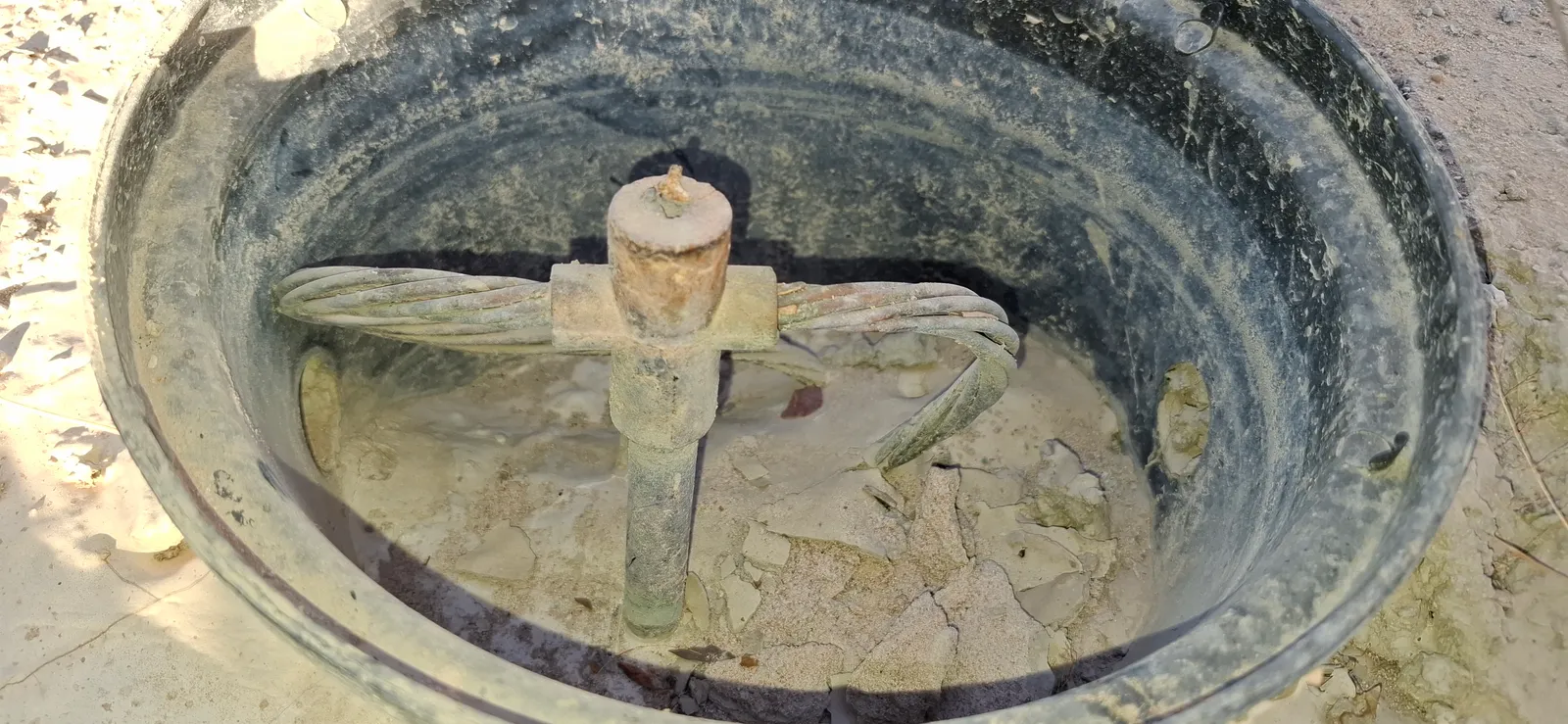

Duas etapas da execução merecem registro à parte. Nos trechos em que o projeto a especifica, a conexão entre cabos de cobre nu pode ser feita por solda exotérmica, processo que produz uma ligação permanente sem aperto parafusado. Quando materiais, molde, execução e inspeção são compatíveis com a aplicação e o ambiente, elimina-se um ponto de reaperto mecânico e pode-se obter continuidade elétrica durável; a condição da conexão e a corrosão continuam sujeitas a inspeção. Nos pontos previstos pelo projeto, as caixas de inspeção mantêm acessíveis os elementos de aterramento para inspeções e medições, evitando escavações desnecessárias.

Inspeção, medições e o que verificamos

A inspeção não se resume a olhar o captor no topo. A avaliação abrange o percurso e o subsistema de aterramento:

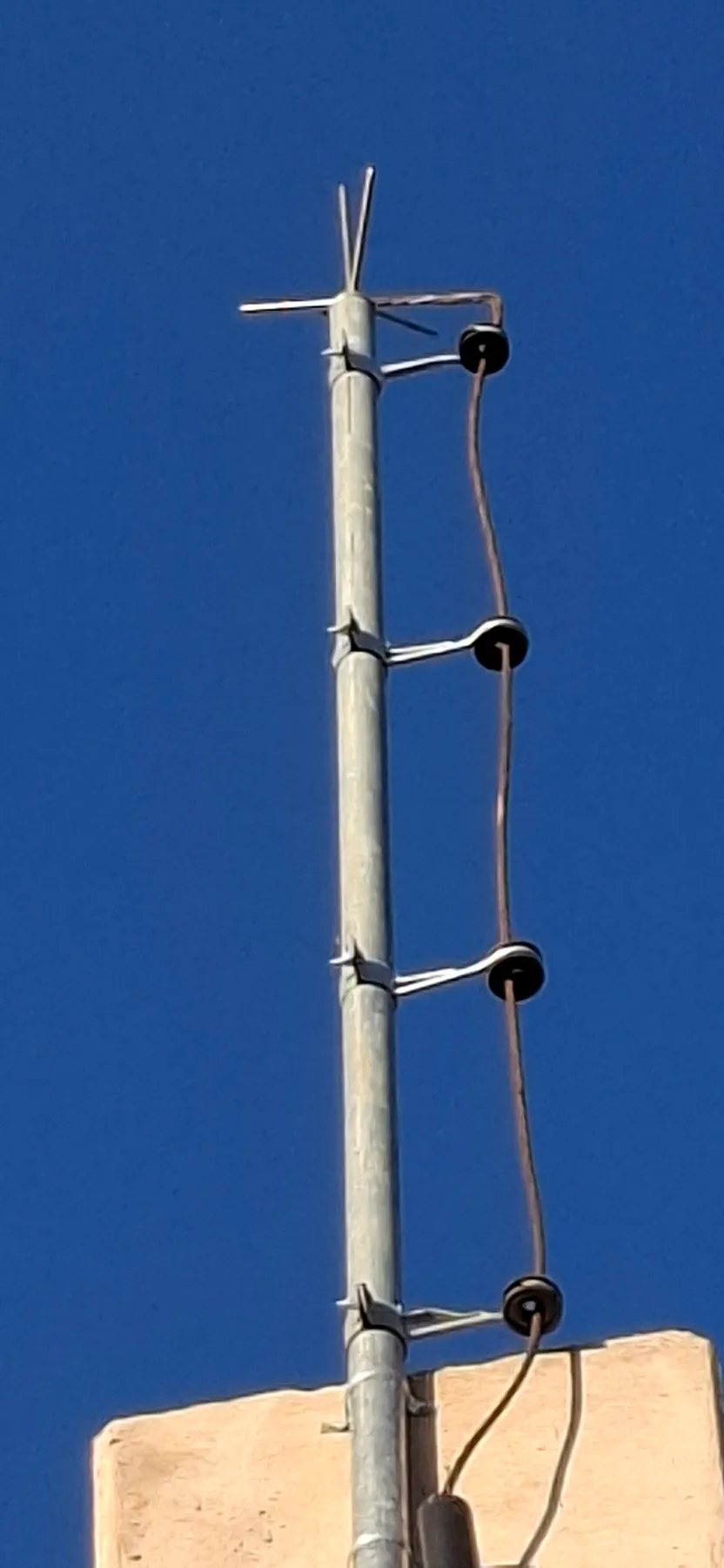

• integridade dos captores, mastros, fixações e isoladores;
• estado dos condutores de descida — rompimentos, emendas improvisadas, afrouxamentos;
• corrosão nas conexões e nas hastes, especialmente em caixas de inspeção alagadas;
• continuidade elétrica entre captação, descidas e aterramento;
• resistência de aterramento medida com terrômetro;
• equipotencialização das massas metálicas próximas.

O critério de aceitação da medição não é um número universal: ele vem do projeto e das características da instalação e do solo. Por isso o laudo registra o valor medido e o compara com o critério aplicável àquela estrutura, em vez de repetir um valor genérico.

Periodicidade das inspeções

Não existe um intervalo único de inspeção que possa ser aplicado a toda estrutura. A periodicidade deve ser confirmada no projeto e no texto licenciado vigente da ABNT NBR 5419, considerando as características e os eventos relevantes da instalação. Áreas efetivamente classificadas com risco de explosão podem exigir tratamento específico.

Na prática, o intervalo aplicável ao seu sistema é definido no projeto. Inspeções também são recomendadas após eventos relevantes, como uma descarga direta conhecida, uma reforma que altere a estrutura ou a ampliação da edificação.

Laudo, ART e responsabilidade técnica

O laudo é o documento que registra a condição verificada do sistema: o que foi inspecionado, os valores medidos, as não conformidades encontradas e as recomendações. Ele não é uma garantia de que a estrutura não sofrerá dano — é o registro técnico de uma verificação, feito por quem tem habilitação para assiná-lo.

A exigência do laudo varia: pode vir do Corpo de Bombeiros do estado, de seguradora, de auditoria de cliente ou de exigência contratual, e o que se pede muda conforme o município e o tipo de ocupação. O caminho seguro é verificar qual é a exigência aplicável ao seu caso antes de contratar.

Nos contratos de obra ou serviço de Engenharia abrangidos pelo Sistema Confea/Crea, a ART é registrada de forma compatível com o contrato, a natureza das atividades e as atribuições do profissional. A Elétrica Oeste a emite quando aplicável; ela não é documento individual automático de toda intervenção simples nem selo de resultado ou de ausência de risco.

Onde atendemos

A Elétrica Oeste fica em Luís Eduardo Magalhães – BA e atende todo o MATOPIBA. Fora dessa região, atendemos em geral demandas em umraio aproximado de 500 km de Luís Eduardo Magalhães.

Trabalhos de SPDA envolvem deslocamento de equipe e equipamento de medição, então vale alinhar localização e prazo já no primeiro contato.

Perguntas frequentes sobre SPDA

Conteúdo revisado tecnicamente por Joel Brito Lima, Engenheiro Eletricista — CREA-BA 3000129279BA, responsável técnico da Elétrica Oeste (consulta pública do CREA-BA (abre em nova aba)). Última revisão em 16 de agosto de 2026. ART emitida conforme o escopo de cada serviço.
