Correção do Fator de Potência e Banco de Capacitores
Cobrança de energia reativa na fatura, banco de capacitores existente com falha ou instalação que ainda não tem correção de fator de potência: a Elétrica Oeste atua com diagnóstico, montagem e manutenção de banco de capacitores para indústrias e operações do agronegócio, sempre a partir da análise real do comportamento da instalação.
O que é fator de potência e por que ele aparece na conta
Em instalações com motores, transformadores e outras cargas indutivas, essas cargas podem demandar duas parcelas de potência: a potência ativa, efetivamente convertida em trabalho — movimento, calor, luz —, e a potência reativa, associada aos campos eletromagnéticos necessários ao funcionamento. Potência reativa não é sinônimo de "energia desperdiçada": ela participa do princípio de funcionamento de motores e transformadores.
O fator de potência é a relação entre a potência ativa e a potência aparente da instalação. Quanto mais próximo de 1, menor a participação de potência reativa em relação à ativa. Motores de indução e transformadores são exemplos de cargas indutivas que podem reduzir esse valor, especialmente quando operam com baixo carregamento. A influência de cada carga é confirmada por medição, não por uma regra geral.
A Resolução Normativa ANEEL nº 1.000 (abre em nova aba), nos arts. 302 a 304, estabelece fator de potência de referência de 0,92, indutivo ou capacitivo, para unidades consumidoras do Grupo A e disciplina o faturamento dos excedentes reativos. A mesma resolução determina que unidades do Grupo B não sejam cobradas por consumo de energia elétrica reativa excedente. O fator de potência também está entre os fenômenos que a ANEEL trata dentro da qualidade do fornecimento de energia elétrica (abre em nova aba). Por isso, o primeiro passo é conferir a classificação e a fatura da unidade e avaliar o comportamento real da instalação, sem tratar todo fator de potência baixo como cobrança ou multa.
Como identificamos o problema
Antes de recomendar qualquer equipamento, avaliamos o comportamento real da instalação: histórico de faturas, perfil de consumo e demanda e, quando necessário, medições em campo. Esse levantamento mostra se o problema é constante ou concentrado em determinados horários ou cargas — o que muda a solução —, em vez de dimensionar um banco de capacitores às cegas.
Quando o cliente já tem um banco de capacitores instalado, o diagnóstico também avalia se o equipamento funciona como projetado: estágios atuando corretamente, controlador respondendo à variação de carga e componentes em condição adequada. Quando o caso exige documentação técnica formal, projeto ou laudo, esse trabalho entra pela engenharia elétrica, laudos e projetos da Elétrica Oeste.
O Módulo 8 do PRODIST (abre em nova aba) trata o fator de potência no contexto técnico da qualidade do fornecimento. Ele complementa a avaliação, mas a regra de faturamento de excedentes está na REN ANEEL nº 1.000.
O banco de capacitores por dentro
O banco de capacitores existe para compensar, localmente, a energia reativa que a instalação consome — aproximando o fator de potência do valor de referência sem alterar o funcionamento dos motores e transformadores que geram essa demanda por reativo.
Uma configuração possível é o banco automático por estágios: um controlador monitora o fator de potência e comanda grupos de capacitores conforme a carga varia. Dimensionamento, parametrização e manutenção devem limitar condições de subcompensação ou supercompensação.

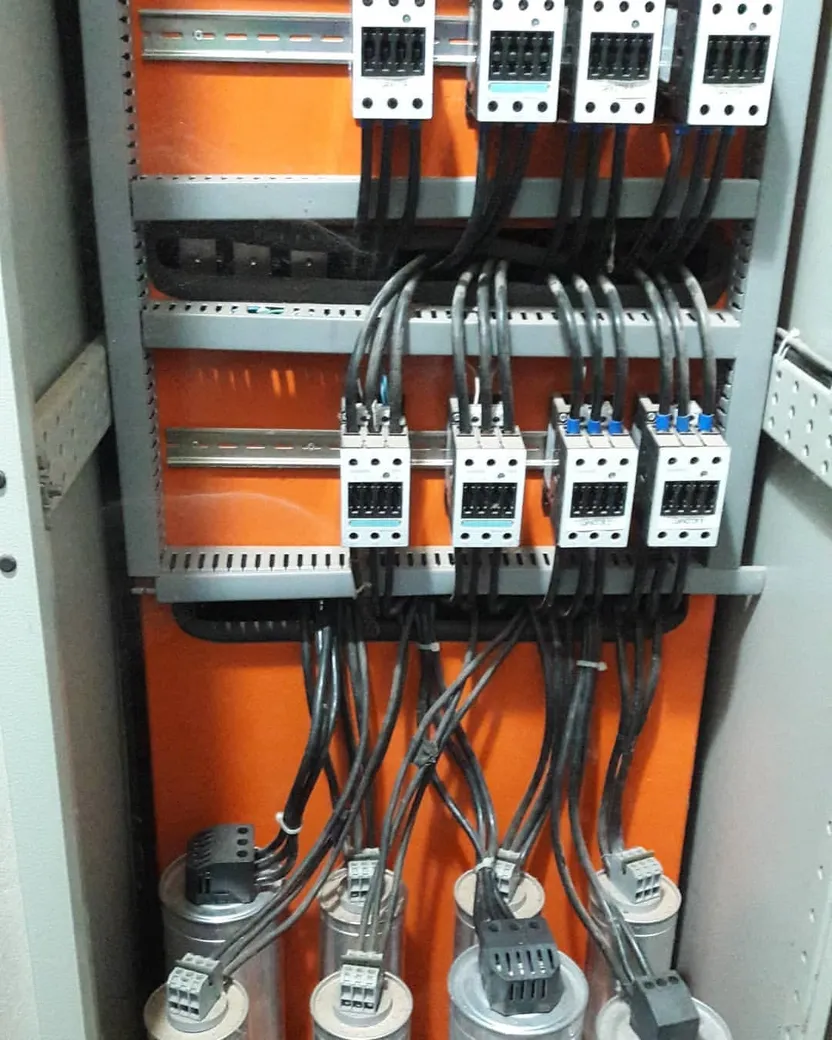

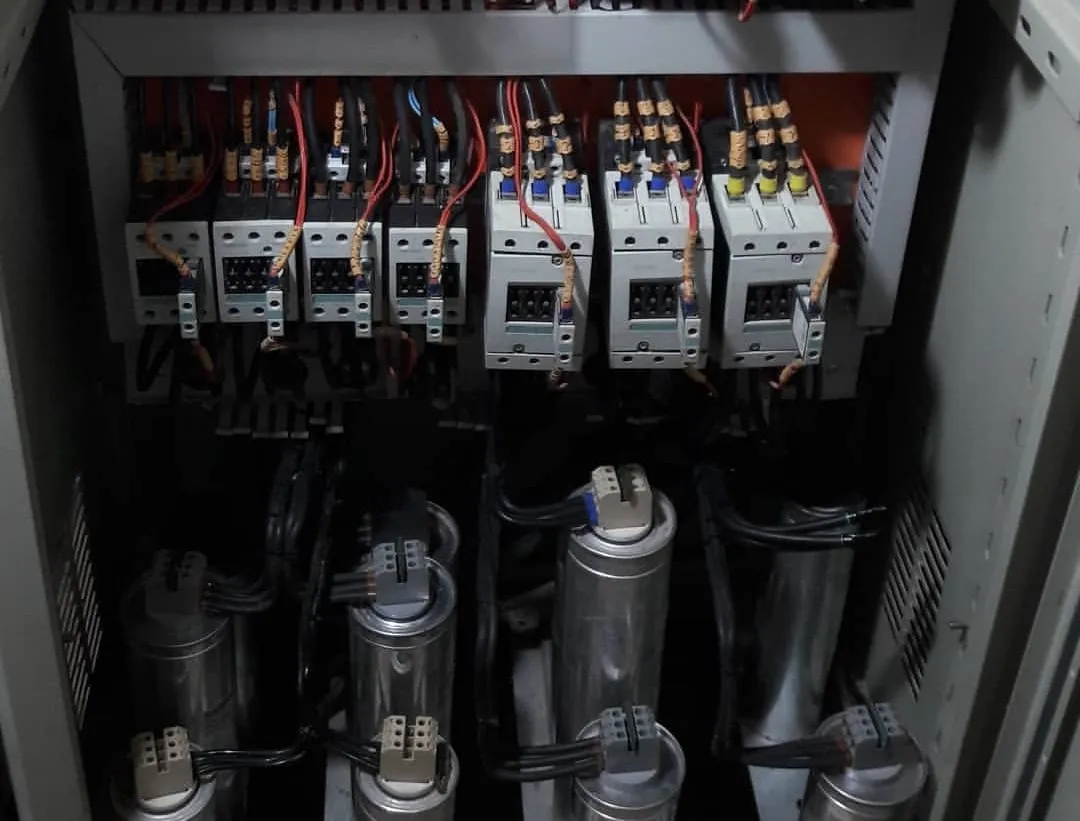

Por dentro, o banco reúne elementos que precisam de inspeção regular: os contatores que energizam cada estágio, as células capacitivas propriamente ditas, as proteções de cada estágio, as conexões elétricas e a ventilação do painel — capacitores geram calor em operação, e ventilação insuficiente reduz a vida útil do equipamento.
Montagem e dimensionamento do banco
O dimensionamento de um banco de capacitores não é padronizado: depende da potência instalada, do perfil de carga, do regime de operação e, em instalações com inversores de frequência e soft-starters e outras cargas eletrônicas, da presença de harmônicos. Harmônicos podem alterar o comportamento do banco e, em alguns casos, exigem reator de bloqueio ou um dimensionamento diferente do convencional — por isso a instalação é analisada antes de definir o equipamento, não depois.

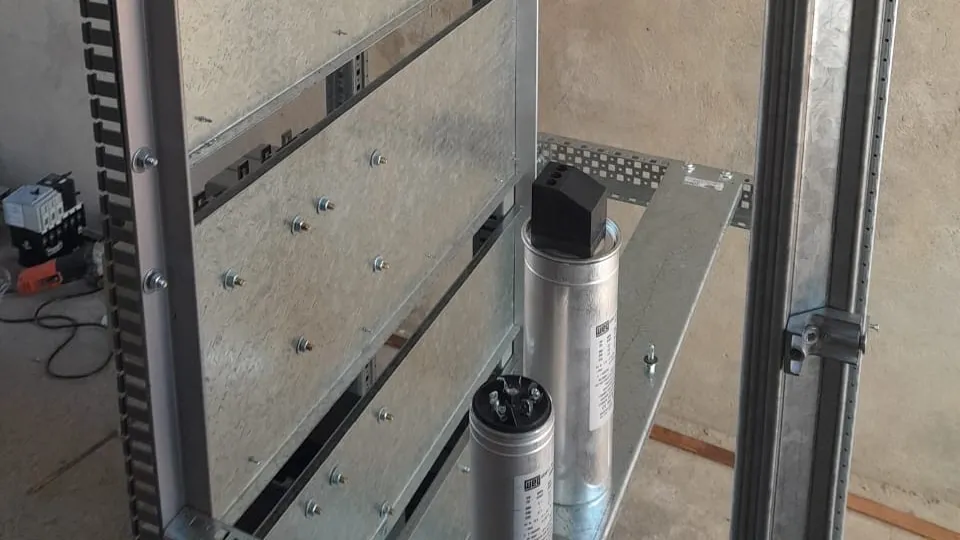

A montagem do banco segue o mesmo cuidado de qualquer painel industrial: barramentos dimensionados, conexões com torque adequado, identificação de cada estágio e integração com o restante da instalação — o banco também pode integrar uma instalação elétrica nova ou de uma ampliação de carga.
Manutenção do banco de capacitores
Um banco de capacitores instalado não dispensa manutenção. Ao longo do tempo, células capacitivas perdem capacitância, contatores sofrem desgaste pelo número de manobras, conexões podem afrouxar ou aquecer, e o controlador pode passar a atuar de forma inadequada — ligando estágios demais, de menos, ou não respondendo à variação de carga.
Na manutenção preventiva e corretiva, avaliamos aquecimento anormal, condição das conexões, componentes com sinais de degradação, atuação dos estágios e o comportamento geral do banco em operação. Quando o banco está integrado a um quadro de comando maior, essa manutenção pode ser coordenada com a manutenção de painéis e CCMs do cliente.
Termografia na manutenção elétrica
A termografia é um recurso complementar útil na manutenção de bancos de capacitores e painéis: uma imagem térmica pode indicar um ponto de aquecimento anormal em uma conexão, um contator ou uma célula capacitiva, direcionando a inspeção para o ponto certo.
Uma leitura de temperatura isolada não comprova, sozinha, um defeito — o resultado precisa ser interpretado considerando a carga do momento, a condição operacional e o contexto da instalação, e complementa a inspeção visual e as medições elétricas, sem substituí-las. Não existe periodicidade universal de termografia válida para toda instalação: o intervalo adequado depende do porte, da criticidade e do histórico de cada banco ou painel.
Onde atendemos
A Elétrica Oeste tem sede em Luís Eduardo Magalhães – BA e atende indústrias, agroindústrias, unidades de beneficiamento, fazendas, silos e algodoeiras em todo o MATOPIBA. Fora dessa região, atendemos em geral demandas em umraio aproximado de 500 km de Luís Eduardo Magalhães, conforme o escopo e a mobilização necessária.
Diagnóstico, montagem e manutenção de banco de capacitores podem envolver deslocamento de equipe e instrumento de medição — vale alinhar localização e prazo já no primeiro contato.
Perguntas frequentes sobre fator de potência
Como saber se a empresa tem problema de fator de potência?
Para unidades do Grupo A, a cobrança de energia reativa excedente na fatura é um sinal objetivo a conferir. O diagnóstico vem da classificação da unidade, do histórico de consumo e demanda e, quando necessário, de medição em campo — não da leitura isolada de um único mês.
Um banco de capacitores sempre reduz a conta de energia?
Não necessariamente, e não prometemos esse resultado sem diagnóstico. Em unidade do Grupo A com faturamento de excedente causado por condição que o banco consegue compensar, o equipamento pode reduzir essa parcela. O efeito depende das medições e do perfil real da instalação, e a fatura tem outros componentes que o banco não afeta.
É necessário substituir um banco de capacitores que já existe?
Não se decide pela substituição antes do diagnóstico. Primeiro avaliamos se o banco existente está funcionando como projetado: células, contatores, conexões e controlador. Quando a condição permite, a manutenção corretiva pode recuperar o conjunto sem trocar o equipamento inteiro.
A termografia identifica problemas no banco de capacitores?
Ela ajuda a localizar pontos de aquecimento anormal em conexões, contatores e células capacitivas, mas uma imagem térmica isolada não é, sozinha, prova de defeito — o resultado é interpretado junto com a carga do momento e complementado por inspeção visual e medições elétricas.
A Elétrica Oeste atende indústrias e propriedades do agronegócio fora de Luís Eduardo Magalhães?
Sim. Atendemos todo o MATOPIBA e, fora dessa região, em geral atendemos demandas em umraio aproximado de 500 km de Luís Eduardo Magalhães, conforme o escopo do serviço e a mobilização necessária.
Conteúdo revisado tecnicamente por Joel Brito Lima, Engenheiro Eletricista — CREA-BA 3000129279BA, responsável técnico da Elétrica Oeste (consulta pública do CREA-BA (abre em nova aba)). Última revisão em . ART emitida conforme o escopo de cada serviço.
