SPDA e aterramento são a mesma coisa? Entenda as diferenças
“Já temos aterramento, então já estamos protegidos contra raio” expressa uma confusão relevante em elétrica industrial e no agronegócio. A resposta direta é: não, SPDA e aterramento não são a mesma coisa. São dois sistemas com funções diferentes, que se relacionam, mas que não se substituem. Este artigo explica a diferença e por que ela importa na prática.
O que é o SPDA
SPDA é a sigla de Sistema de Proteção contra Descargas Atmosféricas — o nome técnico do que o senso comum chama de “para-raios”. No Brasil, o SPDA é tratado pela família de normas ABNT NBR 5419, que trata da avaliação de risco, do dimensionamento, da execução e das verificações do sistema.
Um SPDA é formado por subsistemas que trabalham juntos:
- Captação — os elementos (captores, mastros, cordoalhas) que interceptam a descarga atmosférica;
- Descida — os condutores que levam essa energia, de forma controlada, da captação até o solo;
- Aterramento do SPDA — o subsistema de terminação de terra que conduz e dispersa a corrente da descarga no solo conforme o projeto.
Ou seja: o aterramento faz parte do SPDA — é o subsistema final dele. Mas isso não significa que todo aterramento seja um SPDA, nem que todo aterramento exista para essa finalidade.
O que é aterramento, de forma mais ampla
“Aterramento” é um conceito mais amplo do que o subsistema do SPDA. Nas instalações elétricas de baixa tensão, as medidas de proteção contra choque são definidas conforme a ABNT NBR 5410, o esquema de aterramento e o projeto. Elas envolvem, conforme o caso, condutores de proteção, continuidade, equipotencialização, eletrodos, isolação e seccionamento automático por dispositivos de sobrecorrente e/ou DR aplicáveis. O eletrodo de aterramento é parte desse conjunto; sozinho, ele não assegura a atuação de toda proteção.
Em outras palavras: a necessidade de SPDA e as medidas de proteção contra choque da instalação elétrica são avaliadas em escopos distintos. A ausência de SPDA não elimina requisitos de aterramento, equipotencialização ou seccionamento quando eles forem aplicáveis ao esquema e ao projeto elétrico.
Onde os dois sistemas se encontram
Os dois sistemas têm finalidades diferentes, e sua relação precisa ser definida no projeto. A edição vigente das normas aplicáveis deve orientar interligações, equipotencialização, distâncias e demais medidas correspondentes às características da estrutura. Não se deve interligar ou separar sistemas por uma regra genérica sem avaliar a instalação existente.
Por que confundir os dois é arriscado
O risco prático da confusão é este: uma estrutura pode ter medidas de aterramento voltadas à instalação elétrica e, ainda assim, não possuir um SPDA projetado e verificado, porque nunca houve avaliação de risco nem definição desse sistema.
Essa distinção deve ser considerada em silos, armazéns, algodoeiras e estruturas metálicas no meio rural: a existência de aterramento, por si só, não comprova que a estrutura tenha SPDA nem que uma avaliação de risco tenha sido realizada.
Quando cada um é avaliado
São verificações diferentes, com escopo diferente:
- Avaliação de SPDA: considera os componentes de risco aplicáveis à estrutura e pode definir a necessidade e as medidas de proteção; quando o SPDA for requerido, o projeto especifica os subsistemas correspondentes.
- Verificação das medidas de aterramento e proteção da instalação elétrica: conforme o esquema e o projeto, verifica continuidade dos condutores de proteção, equipotencialização, conexões e eletrodos, coordenação com os dispositivos de proteção e, quando aplicável, resistência de aterramento. Não existe um único valor em ohms que aprove universalmente toda instalação.
Uma estrutura pode exigir avaliação de SPDA e também a verificação das medidas de proteção de sua instalação elétrica. Os escopos são distintos e devem ser definidos a partir do sistema existente, do uso da estrutura e do projeto, não por suposição.
Sinais de que vale revisar
Alguns sinais, isolados, não provam nada — mas são motivo razoável para pedir uma avaliação técnica:
- a estrutura nunca passou por avaliação de risco de descarga atmosférica, apesar de estar isolada, ser alta ou abrigar equipamento sensível;
- existe captor ou cabo de descida visível, mas ninguém sabe informar quando foi o último laudo;

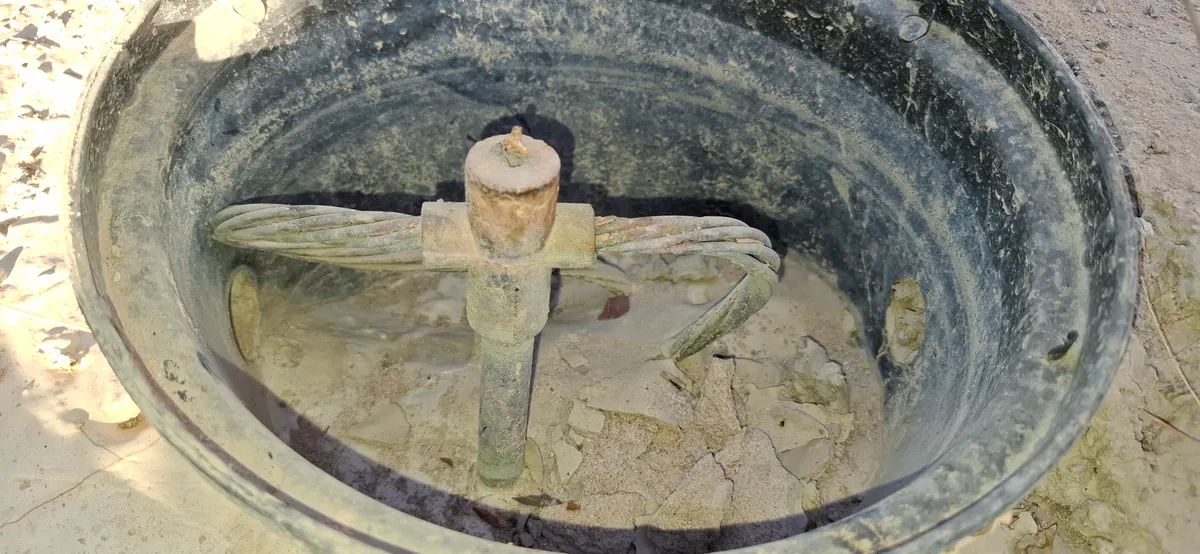

- a haste ou caixa de inspeção de aterramento está visivelmente corroída, solta ou rompida;
- houve ampliação ou reforma na estrutura depois da instalação original do sistema.
Nenhum desses sinais, sozinho, diz se a instalação está adequada ou não — inspeção visual e conteúdo educativo como este ajudam a entender o assunto, mas não substituem a avaliação técnica presencial e o conjunto de verificações aplicável ao projeto e ao esquema de aterramento.
Se sua estrutura se encaixa em algum desses sinais, fale com a equipe técnica e descreva o tipo de estrutura e o que já existe instalado — o retorno vem com o que precisa ser verificado primeiro.
Perguntas frequentes
Se minha instalação já tem aterramento, ela já está protegida contra raios?
Não necessariamente. As medidas de aterramento e proteção contra choque da instalação elétrica não substituem a avaliação de risco nem os subsistemas definidos para um SPDA. Uma estrutura pode ter aterramento elétrico e não possuir um SPDA projetado e verificado para proteção contra descargas atmosféricas.
O aterramento do SPDA pode ser o mesmo da instalação elétrica?
A relação entre os sistemas deve ser definida no projeto conforme a edição vigente das normas aplicáveis, incluindo interligações e equipotencialização quando prescritas. Não se deve conectar nem separar sistemas por uma regra genérica sem avaliar a instalação existente.
Uma inspeção visual do aterramento é suficiente para saber se está tudo certo?
Não. A inspeção visual e este conteúdo educativo ajudam a entender o assunto, mas não substituem a avaliação técnica. Conforme o esquema e o projeto, ela pode incluir continuidade dos condutores de proteção, equipotencialização, conexões, eletrodos, atuação dos dispositivos de proteção e resistência de aterramento. Esta última é apenas uma das verificações, não um critério universal isolado.
